Мотор-редукторы ПР 317
Категория: Мотор-редукторы серии ПР (Аналог серии К)
Характеристики:
- Мощность двигателя, кВт от 0.25 до 11.00
- Обороты на выходе n вых, об/мин от 4.4 до 199.0
- Передаточное число, U от 7.2 до 192.2
Все характеристики
Возможна поставка только редукторной части без электродвигателя. Уточняйте у менеджеров более подробную информацию.
Полный аналог редукторов мировых брендов
- 95% совместимость без доработок
- Цена выгоднее на 30-40%
- Срок производства 3-7 дней
Получите бесплатную консультацию по подбору оборудования
Номер для связи:
WhatsApp и Telegram
Описание
Характеристики
Подобрать редуктор
Доставка и оплата
3D модель
Аналоги
Техническая документация

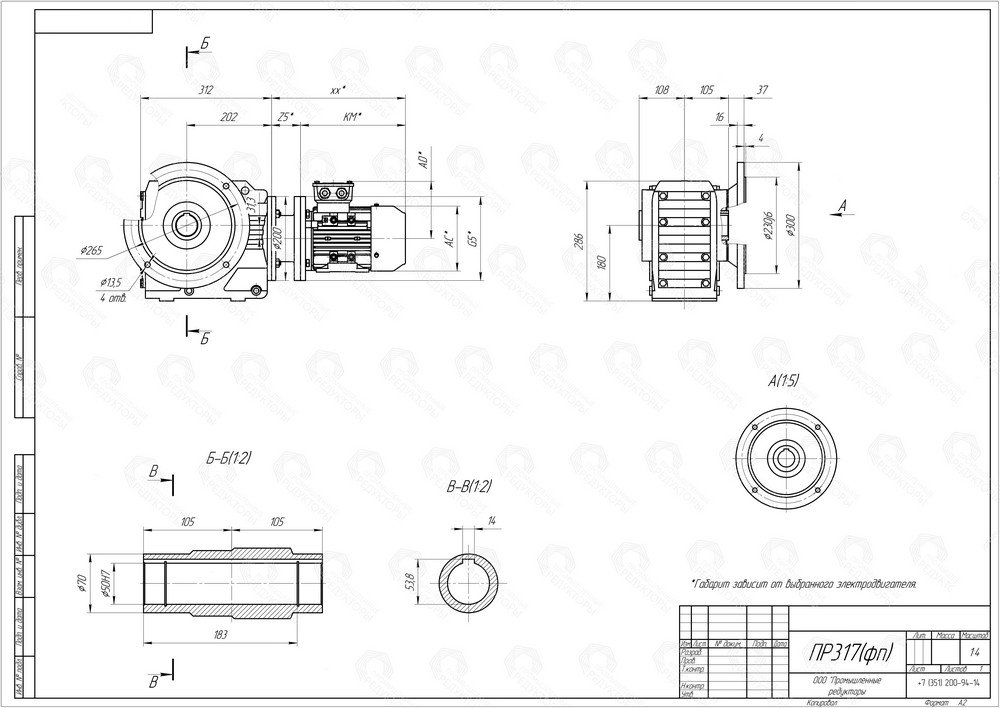

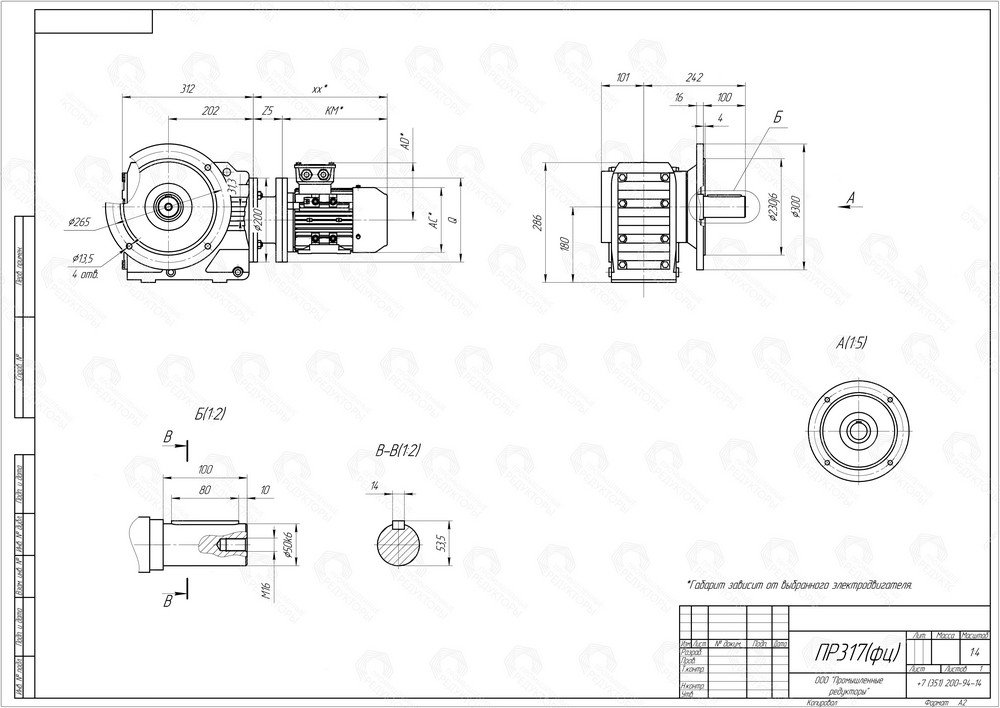

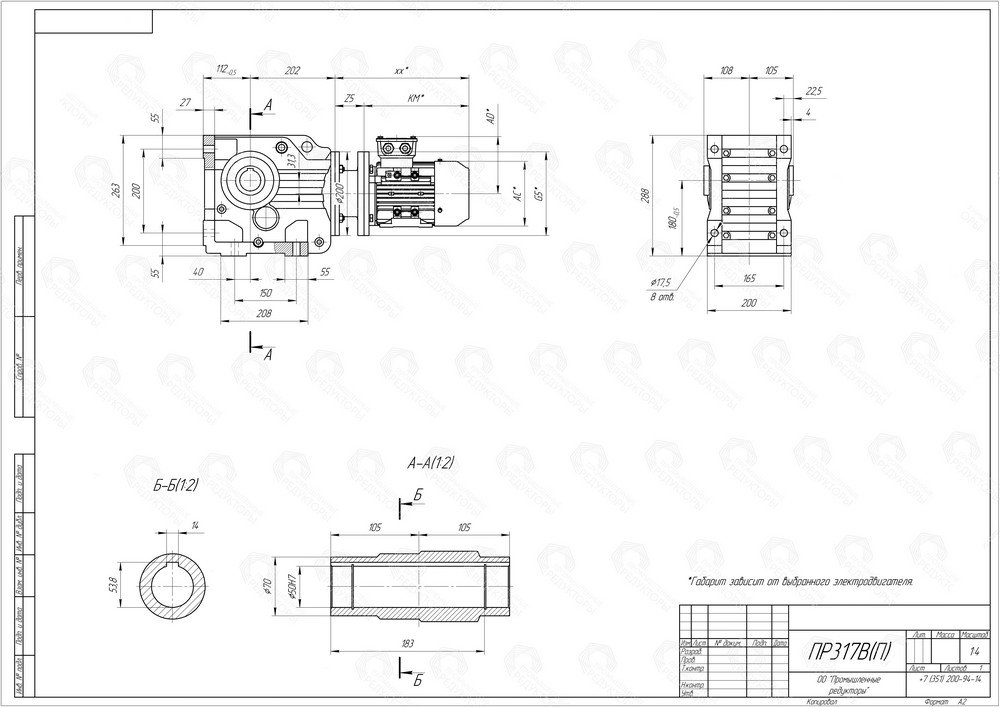

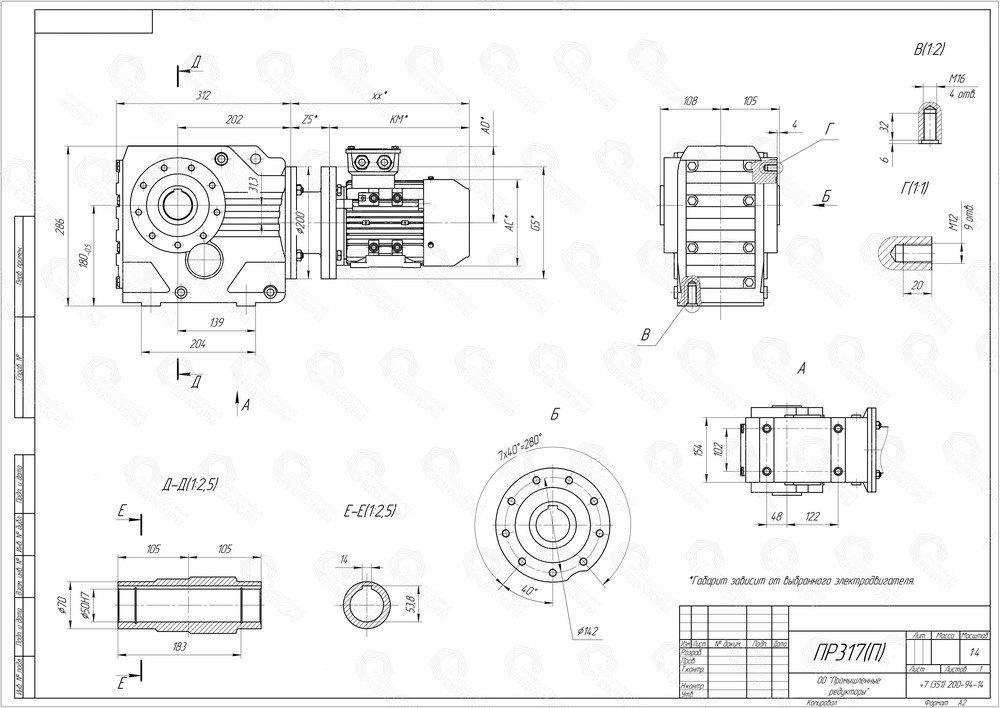

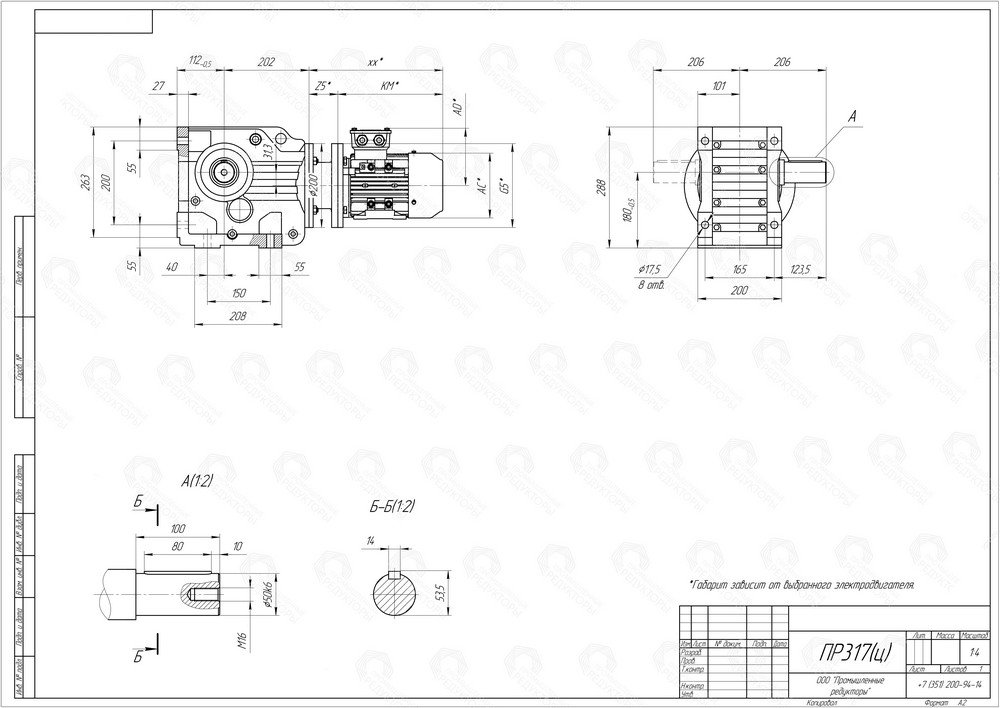

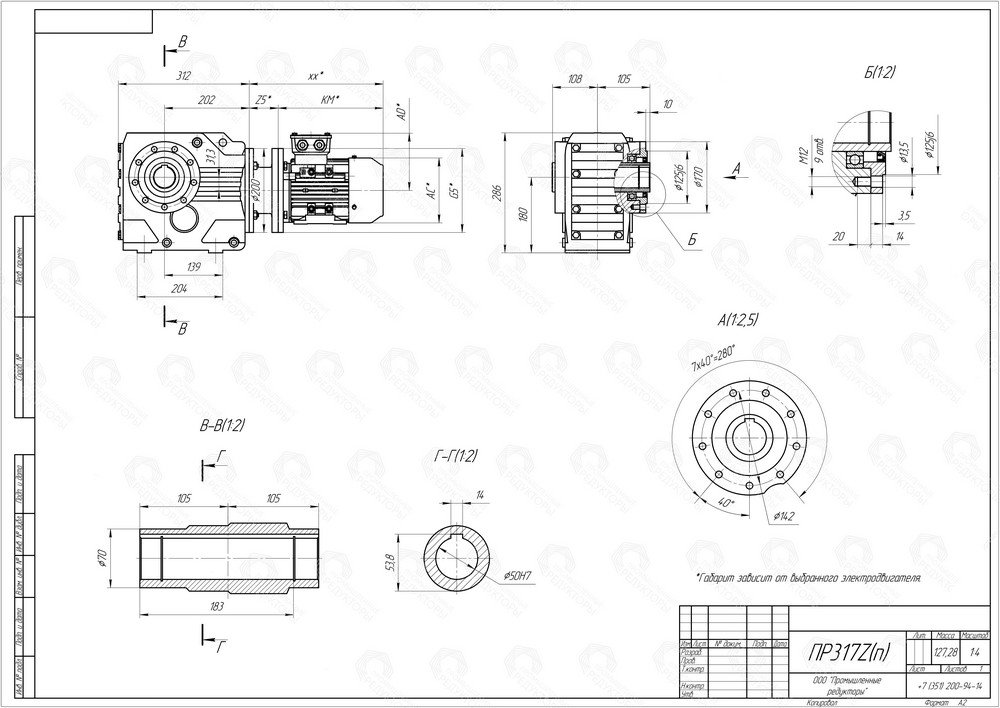

Чертеж
Универсальные коническо-цилиндрические мотор-редукторы ПР 317 предназначены для применения в приводах различных машин и механизмах для изменения крутящих моментов и частоты вращения.
При использовании электродвигателей с числом оборотов 3000 об/мин со всеми передаточными числами и 1500 об/мин с передаточными числами редуктора до 15 возможно появление повышенного шума и вибрации. Рекомендуем не использовать данные сочетания оборотов электродвигателя и передаточных чисел.
Мощность двигателя, кВт
от 0.25 до 11.00
Обороты на выходе n вых, об/мин
от 4.4 до 199.0
Передаточное число, U
от 7.2 до 192.2
Консольная нагрузка Fном, Н
от 13100 до 19900
Сервис-фактор, Sfном
от 0.8 до 4.2
Обороты двигателя n вх, об/мин
от 700 до 1400
Тип
Коническо-цилиндрический
Габарит редуктора
ПР 317 ПР 113
[от] Мощность двигателя, кВт
0.75
[от] Обороты на выходе n вых, об/мин
4.2
[от] Крутящий момент на вых. валу Тном, Нхм
1540
[от] Передаточное число, U
328
[от] Консольная нагрузка Fном, Н
15500
[от] Сервис-фактор, Sfном
1
[от] Обороты двигателя n вх, об/мин
1400
Тип
Коническо-цилиндрический
Габарит редуктора
ПР 317 ПР 113
[от] Мощность двигателя, кВт
0.75
[от] Обороты на выходе n вых, об/мин
3.8
[от] Крутящий момент на вых. валу Тном, Нхм
1720
[от] Передаточное число, U
367
[от] Консольная нагрузка Fном, Н
14000
[от] Сервис-фактор, Sfном
0.9
[от] Обороты двигателя n вх, об/мин
1400
Тип
Коническо-цилиндрический
Габарит редуктора
ПР 317 ПР 113
[от] Мощность двигателя, кВт
0.75
[от] Обороты на выходе n вых, об/мин
6.2
[от] Крутящий момент на вых. валу Тном, Нхм
1030
[от] Передаточное число, U
221
[от] Консольная нагрузка Fном, Н
18200
[от] Сервис-фактор, Sfном
1.5
[от] Обороты двигателя n вх, об/мин
1400
Тип
Коническо-цилиндрический
Габарит редуктора
ПР 317 ПР 113
[от] Мощность двигателя, кВт
0.75
[от] Обороты на выходе n вых, об/мин
5.5
[от] Крутящий момент на вых. валу Тном, Нхм
1180
[от] Передаточное число, U
252
[от] Консольная нагрузка Fном, Н
17500
[от] Сервис-фактор, Sfном
1.3
[от] Обороты двигателя n вх, об/мин
1400
Тип
Коническо-цилиндрический
Габарит редуктора
ПР 317 ПР 113
[от] Мощность двигателя, кВт
0.75
[от] Обороты на выходе n вых, об/мин
4.8
[от] Крутящий момент на вых. валу Тном, Нхм
1360
[от] Передаточное число, U
290
[от] Консольная нагрузка Fном, Н
16600
[от] Сервис-фактор, Sfном
1.15
[от] Обороты двигателя n вх, об/мин
1400
Тип
Коническо-цилиндрический
Габарит редуктора
ПР 317 ПР 113
[от] Мощность двигателя, кВт
0.55
[от] Обороты на выходе n вых, об/мин
8.8
[от] Крутящий момент на вых. валу Тном, Нхм
530
[от] Передаточное число, U
154
[от] Консольная нагрузка Fном, Н
19600
[от] Сервис-фактор, Sfном
2.9
[от] Обороты двигателя n вх, об/мин
1400
Тип
Коническо-цилиндрический
Габарит редуктора
ПР 317 ПР 113
[от] Мощность двигателя, кВт
0.55
[от] Обороты на выходе n вых, об/мин
7.8
[от] Крутящий момент на вых. валу Тном, Нхм
600
[от] Передаточное число, U
175
[от] Консольная нагрузка Fном, Н
19500
[от] Сервис-фактор, Sfном
2.6
[от] Обороты двигателя n вх, об/мин
1400
Тип
Коническо-цилиндрический
Габарит редуктора
ПР 317 ПР 113
[от] Мощность двигателя, кВт
0.55
[от] Обороты на выходе n вых, об/мин
7
[от] Крутящий момент на вых. валу Тном, Нхм
670
[от] Передаточное число, U
195
[от] Консольная нагрузка Fном, Н
19300
[от] Сервис-фактор, Sfном
2.3
[от] Обороты двигателя n вх, об/мин
1400
Тип
Коническо-цилиндрический
Габарит редуктора
ПР 317 ПР 113
[от] Мощность двигателя, кВт
0.55
[от] Обороты на выходе n вых, об/мин
6.2
[от] Крутящий момент на вых. валу Тном, Нхм
760
[от] Передаточное число, U
221
[от] Консольная нагрузка Fном, Н
19100
[от] Сервис-фактор, Sfном
2
[от] Обороты двигателя n вх, об/мин
1400
Тип
Коническо-цилиндрический
Габарит редуктора
ПР 317 ПР 113
[от] Мощность двигателя, кВт
0.55
[от] Обороты на выходе n вых, об/мин
5.4
[от] Крутящий момент на вых. валу Тном, Нхм
870
[от] Передаточное число, U
252
[от] Консольная нагрузка Fном, Н
18800
[от] Сервис-фактор, Sfном
1.8
[от] Обороты двигателя n вх, об/мин
1400
Тип
Коническо-цилиндрический
Габарит редуктора
ПР 317 ПР 113
[от] Мощность двигателя, кВт
0.55
[от] Обороты на выходе n вых, об/мин
4.7
[от] Крутящий момент на вых. валу Тном, Нхм
1000
[от] Передаточное число, U
290
[от] Консольная нагрузка Fном, Н
18300
[от] Сервис-фактор, Sfном
1.55
[от] Обороты двигателя n вх, об/мин
1400
Тип
Коническо-цилиндрический
Габарит редуктора
ПР 317 ПР 113
[от] Мощность двигателя, кВт
0.55
[от] Обороты на выходе n вых, об/мин
4.2
[от] Крутящий момент на вых. валу Тном, Нхм
1130
[от] Передаточное число, U
328
[от] Консольная нагрузка Fном, Н
17800
[от] Сервис-фактор, Sfном
1.35
[от] Обороты двигателя n вх, об/мин
1400
Тип
Коническо-цилиндрический
Габарит редуктора
ПР 317 ПР 113
[от] Мощность двигателя, кВт
0.55
[от] Обороты на выходе n вых, об/мин
3.7
[от] Крутящий момент на вых. валу Тном, Нхм
1270
[от] Передаточное число, U
367
[от] Консольная нагрузка Fном, Н
17100
[от] Сервис-фактор, Sfном
1.2
[от] Обороты двигателя n вх, об/мин
1400
Тип
Коническо-цилиндрический
Габарит редуктора
ПР 317 ПР 113
[от] Мощность двигателя, кВт
0.55
[от] Обороты на выходе n вых, об/мин
3.2
[от] Крутящий момент на вых. валу Тном, Нхм
1470
[от] Передаточное число, U
428
[от] Консольная нагрузка Fном, Н
15900
[от] Сервис-фактор, Sfном
1.05
[от] Обороты двигателя n вх, об/мин
1400
Тип
Коническо-цилиндрический
Габарит редуктора
ПР 317 ПР 113
[от] Мощность двигателя, кВт
0.55
[от] Обороты на выходе n вых, об/мин
2.8
[от] Крутящий момент на вых. валу Тном, Нхм
1670
[от] Передаточное число, U
485
[от] Консольная нагрузка Fном, Н
14500
[от] Сервис-фактор, Sfном
0.95
[от] Обороты двигателя n вх, об/мин
1400
Доставка
Сроки: Доставка по России в среднем занимает от 3 до 10 рабочих дней, но может варьироваться в зависимости от региона. Для удалённых регионов, таких как Западная Якутия, сроки согласовываются индивидуально.
Условия отгрузки: Отгрузка с производства и передача в транспортную компанию осуществляется в день готовности заказа.
Способы доставки: Доставка осуществляется исключительно транспортными компаниями. Бесплатно доставляем заказ до терминала ТК.
Стоимость доставки: Рассчитывается индивидуально и зависит от региона, веса и габаритов товара.
Оплата
Способы оплаты: Только безналичный расчёт.
Оплата производится согласно согласованным условиям поставки.
Если требуется дополнительная информация, уточните у нашего менеджера!
Доступные способы доставки
- Доставка до терминала в городе получателя
Вы выбираете нужную транспортную компанию, мы отправляем заказ, а вы забираете его с ближайшего терминала в вашем городе. Это удобно, если рядом с вами есть отделение — можно забрать в удобное время и не переплачивать за адресную доставку.
- Адресная доставка до получателя
Не нужно думать, как организовать перевозку тяжелого оборудования — мы всё сделаем за вас. Привезём редуктор точно по адресу: на производство или прямо на объект. Учитываем особенности груза и условия транспортировки, чтобы доставка прошла быстро, удобно и без лишней суеты.
- Самовывоз с терминала Деловые Линий или ПЭК в Челябинске
Для клиентов из Челябинска доступен самовывоз с терминала транспортной компании. Информация о дате и точке выдачи передаётся заранее. Процесс организован максимально просто и понятно: получение груза — без задержек и лишних действий.
Транспортные компании
Справочник характеристик габарита и веса моделей ПР
Чтобы получить данные по габаритам и весу редукторов серии ПР, воспользуйтесь справочником характеристик габарита и веса моделей ПР.
Посчитайте предварительную стоимость доставки редуктора.
Общий объем:
0 м3
Общая масса:
0 кг
| Тип редуктора | Количество | Габаритные размеры, мм | Объем, м³ | Масса, кг | ||
| L | В | Н | ||||
| ПР313 без двигателя | 353 | 259 | 279 | 0.0260 | 18 | |
| ПР313 с двигателем | 519 | 259 | 290.50 | 0.0400 | 41 | |
| ПР314 без двигателя | 400 | 285 | 300.30 | 0.0340 | 27 | |
| ПР314 с двигателем | 566 | 285 | 309.80 | 0.0500 | 50 | |
| ПР315 без двигателя | 477 | 327 | 357.90 | 0.0560 | 33 | |
| ПР315 с двигателем | 653 | 327 | 367.90 | 0.0790 | 72 | |
| ПР316 без двигателя | 483 | 343 | 359 | 0.0600 | 39 | |
| ПР316 с двигателем | 659 | 343 | 369 | 0.0830 | 78 | |
| ПР317 без двигателя | 584 | 417 | 422.70 | 0.1030 | 69 | |
| ПР317 с двигателем | 770 | 417 | 426.70 | 0.1370 | 152.50 | |
| ПР318 без двигателя | 700 | 470 | 515.10 | 0.1700 | 109 | |
| ПР318 с двигателем | 952 | 470 | 559.10 | 0.2500 | 279 | |
| ПР319 без двигателя | 770 | 532 | 558.70 | 0.2300 | 182 | |
| ПР319 с двигателем | 1162 | 532 | 651.70 | 0.4000 | 362 | |
| ПР3110 без двигателя | 849 | 611 | 664 | 0.3400 | 309 | |
| ПР3110 с двигателем | 1226 | 611 | 719 | 0.5400 | 557 | |
| ПР3112 без двигателя | 998 | 830 | 920 | 0.76 | 452 | |
| ПР3112 с двигателем | 1718 | 830 | 1030 | 1.47 | 792 | |
| ПР3115 без двигателя | 1034 | 920 | 1114 | 1.06 | 715 | |
| ПР3115 с двигателем | 2189 | 920 | 1240 | 2.49 | 1935 | |
| ПР3116 без двигателя | 1163 | 1080 | 1450 | 1.82 | 1035 | |
| ПР3116 с двигателем | 2318 | 1080 | 1597 | 3.99 | 2255 | |
| ПР3118 без двигателя | 1320 | 1280 | 1510 | 2.55 | 1615 | |
| ПР3118 с двигателем | 2475 | 1280 | 1689 | 5.35 | 2835 | |
| ПР314/113 без двигателя | 740 | 285 | 300.3 | 0.06 | 47.78 | |
| ПР314/113 с двигателем | 1040 | 285 | 300.3 | 0.09 | 71 | |
| ПР315/113 без двигателя | 817 | 238 | 357.9 | 0.07 | 53.78 | |
| ПР315/113 с двигателя | 1117 | 238 | 357.9 | 0.095 | 77 | |
| ПР316/113 без двигателя | 823 | 343 | 359 | 0.1 | 59.78 | |
| ПР316/113 с двигателем | 1123 | 343 | 369 | 0.14 | 83 | |
| ПР317/113 без двигателя | 924 | 417 | 422.7 | 0.16 | 89.78 | |
| ПР317/113 с двигателем | 1224 | 417 | 422.7 | 0.26 | 113 | |
| ПР318/115 без двигателя | 1140 | 470 | 515.1 | 0.27 | 145.8 | |
| ПР318/115 с двигателем | 1540 | 470 | 515.1 | 0.37 | 215.8 | |
| ПР319/115 без двигателя | 1210 | 532 | 558.7 | 0.36 | 218.8 | |
| ПР319/115 с двигателем | 1610 | 532 | 558.7 | 0.48 | 288.8 | |
| ПР3110/117 без двигателя | 1379 | 611 | 664 | 0.56 | 362.8 | |
| ПР3110/117 с двигателем | 1799 | 611 | 664 | 0.73 | 446.3 | |
| ПР3112/117 без двигателя | 1528 | 830 | 920 | 1.17 | 505.8 | |
| ПР3112/117 с двигателем | 1948 | 830 | 920 | 1.49 | 589.3 | |
| ПР3112/118 без двигателя | 1598 | 830 | 920 | 1.22 | 550.8 | |
| ПР3112/118 с двигателем | 2118 | 830 | 920 | 1.62 | 720.8 | |
| ПР3115/119 без двигателя | 1744 | 920 | 1114 | 1.79 | 865 | |
| ПР3115/119 с двигателем | 2314 | 920 | 1114 | 2.37 | 1055 | |
| ПР3115/1110 без двигателя | 1814 | 920 | 1114 | 1.86 | 914.7 | |
| ПР3115/1110 с двигателем | 2474 | 920 | 1114 | 2.53 | 1184.7 | |
| ПР3116/119 без двигателя | 1873 | 1080 | 1450 | 2.93 | 1185 | |
| ПР3116/119 с двигателем | 2443 | 1080 | 1450 | 3.82 | 1375 | |
| ПР3116/1110 без двигателя | 1943 | 1080 | 1450 | 3.04 | 1234.7 | |
| ПР3116/1110 с двигателем | 2306 | 1080 | 1450 | 3.61 | 1504.7 | |
| ПР3118/1110 без двигателя | 2100 | 1280 | 1510 | 4.06 | 1814.7 | |
| ПР3118/1110 с двигателем | 2760 | 1280 | 1510 | 5.33 | 2084.7 | |
Чертеж в разобранном виде
- Электродвигатель
- Шпонка
- Гайка
- Винт
- Шпилька
- Ведущая шестерня
- Стопорное кольцо для шестерни
- Стопорное кольцо зубчатого колеса
- Кольцо
- Зубчатое колесо
- Подшипник
- Кольцо стопорное для подшипника
- Пробка масляная
- Подшипник
- Кольцо
- Кольцо стопорное
- Крышка подшипника
- Пробка масляная
- Подшипник
- Кольцо
- Уплотнение на выходном валу
- Кольцо стопорное
- Пробка масляная
- Пробка масляная
- Пробка масляная
- Винт крепления крышки
- Крышка
- Прокладка
- Вал шестерня
- Шпонка
- Подшипник
- Корпус редуктора
- Масляная сливная пробка
- Масляная сливная пробка
- Шпонка
- Выходной вал
- Зубчатое колесо выходное
- Дистанционное кольцо
- Подшипник
- Кольцо
- Кольцо стопорное
- Выходной фланец
- Винт для крепежа фланца
- Уплотнение на выходном валу
- Стопорное кольцо
- Крышка подшипника
- Кольцо
- Подшипник
- Вал-шестерня
- Зубчатое колесо
- Шпонка
- Прокладка
Коническо-цилиндрический мотор-редуктор ПР 317. Полый выходной вал со шпоночным пазом. Монтаж редуктора c помощью крепежных отверстий на корпусе редуктора, либо на вал оборудования
.jpg "Коническо-цилиндрический мотор-редуктор ПР 317. Полый выходной вал со шпоночным пазом. Монтаж редуктора c помощью крепежных отверстий на корпусе редуктора, либо на вал оборудования")
Коническо-цилиндрический мотор-редуктор ПР 317. Полый выходной вал со шпоночным пазом. Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B5)
.jpg "Коническо-цилиндрический мотор-редуктор ПР 317. Полый выходной вал со шпоночным пазом. Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B5)")
Коническо-цилиндрический мотор-редуктор ПР 317. Выходной цилиндрический вал. Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B5)
.jpg "Коническо-цилиндрический мотор-редуктор ПР 317. Выходной цилиндрический вал. Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B5)")
Коническо-цилиндрический мотор-редуктор ПР 317. Полый выходной вал со шпоночным пазом. Монтаж редуктора c помощью крепежных сквозных отверстий на корпусе редуктора, либо на вал оборудования
.jpg "Коническо-цилиндрический мотор-редуктор ПР 317. Полый выходной вал со шпоночным пазом. Монтаж редуктора c помощью крепежных сквозных отверстий на корпусе редуктора, либо на вал оборудования")
Коническо-цилиндрический мотор-редуктор ПР 317. Полый выходной вал со шпоночным пазом. Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B14)
.jpg "Коническо-цилиндрический мотор-редуктор ПР 317. Полый выходной вал со шпоночным пазом. Монтаж редуктора с помощью фланца на выходном валу (типоразмер выходного фланца B14)")
Коническо-цилиндрический мотор-редуктор ПР 317. Выходной цилиндрический вал. Монтаж редуктора c помощью крепежных сквозных отверстий на корпусе редуктора, либо на вал оборудования
.jpg "Коническо-цилиндрический мотор-редуктор ПР 317. Выходной цилиндрический вал. Монтаж редуктора c помощью крепежных сквозных отверстий на корпусе редуктора, либо на вал оборудования")
Ключевые преимущества редукторов серии ПР
Закалённые шестерни - твёрдость 56-62 HRC
Высокочастотная закалка и цементация повышают прочность и износостойкость зубчатых передач.
Идеальная геометрия зацепления - 6-я степень точности
Шлифовка зубьев обеспечивает высокую точность зацепления (6-я степень), снижает шум и вибрации и делает работу редуктора более плавной и стабильной.
Долговечность - 7-10 лет срока службы
Средний срок эксплуатации редукторов серии ПР составляет 7–10 лет
при правильной эксплуатации.
Инженерная поддержка
и документация
Предоставляем 3D-модели, подробную техническую документацию и чертежи
на нашу продукцию - удобно для проектирования, согласований
и замены оборудования.
Видео-отзывы
Ознакомиться с отзывами
Команда экспертов
по приводной технике
Наши менеджеры специализируются на подборе редукторов под ваши задачи. В среднем 4 из 5 технических вопросов вы сможете решить напрямую с персональным менеджером. Если ситуация требует более глубокого анализа - мы оперативно подключаем инженера.
Луканина Наталья
Руководитель отдела продаж
Шишук Виктория
Руководитель фронт-линии
Сиражетдинов Дмитрий
Руководитель отдела клиентского сервиса
Снигир Олег
Ведущий менеджер по продажам
Киселев Егор
Менеджер по продажам
Друченко Александр
Менеджер по продажам
Новиков Максим
Менеджер по продажам
Тыщенко Иван
Менеджер по продажам
Уржунцев Александр
Менеджер по продажам
Мы не просто продаём редукторы — нам доверяют, потому что решаем задачи быстро и точно
Быстрый и беcплатный подбор редукторов от 1 часа
Расчеты делают инженеры с опытом 10+ лет в отрасли.
Доставка точно в срок
Бесплатно упакуем в усиленную обрешетку
и доставим до терминала ТК.
Гарантия 24 месяцев и полная ответственность за заводской брак
Осуществим ремонт и послепродажное обслуживание.
Вопрос-ответ
Какие меры необходимы для увеличения срока службы редуктора?
Для продления срока службы редуктора рекомендуется соблюдать режимы работы, регулярно проводить техническое обслуживание и использовать рекомендованное масло. Наши редукторы поставляются с инструкциями по обслуживанию, чтобы обеспечить надежную и долговечную работу.
Как выбрать редуктор, подходящий для конкретного оборудования?
При выборе редуктора важно учитывать такие параметры, как мощность, передаточное число, тип нагрузки и условия эксплуатации. Наши специалисты помогут вам подобрать оптимальный редуктор для вашего оборудования, учитывая все особенности и требования.
Читайте наши статьи о мотор-редукторах и их применении
Оба типа встречаются в каталогах каждого производителя, оба снижают обороты и повышают крутящий момент, но устроены принципиально по-разному, при этом решают одну и ту же задачу
28.03.2026
Люфт редуктора — это угловой зазор между входным и выходным валом, который возникает вследствие суммарного зазора во всех кинематических парах: зубчатых зацеплениях, подшипниковых узлах, шпоночных и шлицевых соединениях.
20.01.2026
Коэффициент полезного действия (КПД) редуктора — это отношение полезной мощности на выходном валу к мощности, подводимой на входном валу.
09.01.2026
Редуктор необходим в механических и приводных системах — он передает крутящий момент, изменяет скорость вращения и обеспечивает согласование параметров двигателя и рабочего механизма.
24.12.2025
Итак, рынок редукторов давно вышел за рамки логики "импорт — хорошо, остальное — компромисс". Сегодня отечественные производители предлагают качественные и технологичные решения, соответствующие или превосходящие западные аналоги по ряду параметров.
15.11.2025
При проектировании и эксплуатации промышленного оборудования важно правильно выбрать и рассчитать мотор-редуктор, чтобы обеспечить надежную и эффективную передачу крутящего момента.
30.10.2025
Подберём редуктор под вашу задачу
80% технических вопросов решаются сразу, при необходимости быстро подключаем инженера.
Оставьте свои контактные данные и наши специалисты свяжутся с вами в течение 15 минут.
Оставьте свои контактные данные и наши специалисты свяжутся с вами в течение 15 минут.
Максим Новиков
Менеджер по подбору редукторов с опытом более 5 лет.
